Desarrollo Propio SAIT · Topografía, Vial y Urbanismo
AEC Productivity Pack
12 comandos de AutoLISP hechos a la medida del trabajo diario en topografía, diseño vial y urbanismo/loteo, integrados directo en tu ZWCAD (2024, 2025 y 2026). Tablas de vértices, cuadros de áreas, cierres de poligonales, abscisado, división de lotes y más — sin salir del dibujo ni pasar por hojas de cálculo aparte.
Lo que resuelve en el día a día
12 comandos especializados dentro de tu propio ZWCAD — sin cambiar de software ni de flujo de trabajo
Tablas de vértices, cuadros de áreas y reportes de numeración armados automáticamente, con exportación a CSV
Control de calidad de campo: error de cierre y precisión 1:N de poligonales
División de lotes en sublotes de igual área, incluso en terrenos irregulares o cóncavos
Abscisado vial (PKs) con marcas perpendiculares, en tramos rectos y en curva
Licencia validada automáticamente cada vez que abre ZWCAD, sin pasos manuales
Sin costo adicional para clientes SAIT
AECPack no se vende como un producto aparte: se entrega sin costo a los clientes de SAIT Ecuador durante el tiempo de soporte y mantenimiento vigente, incluyendo instalación y actualizaciones de los 12 módulos.
Para quién
🧭 Topógrafos
🏗️ Ingenieros civiles y viales
🏘️ Urbanizadoras y loteo
📐 Estudios de diseño
🎁 Incluido en tu soporte SAIT
No es una licencia que se cobre aparte: si tienes soporte y mantenimiento vigente con SAIT Ecuador, AECPack se instala sin costo adicional.
Desarrollo propio de SAIT Ecuador
Incluido en tu plan de soporte vigente
Incluido en tu plan de soporte vigente
⌖
Los 12 comandos
Tabla de vértices y áreas
Selecciona una poligonal y en segundos tienes cada vértice numerado, distancia/azimut/rumbo entre puntos, área y perímetro — con la tabla ya armada en el dibujo y exportación a CSV.
Grilla de coordenadas N/E
Encierra cualquier área haciendo clic y genera una malla de coordenadas Norte/Este rotulada en los bordes, con el espaciamiento que definas.
Importar / exportar puntos
Trae los puntos de una estación total o GPS desde un archivo de texto (o exporta los del dibujo) en los formatos IDXYZD, XYZD, XYZ, XY o YX.
Bloques de punto con atributos
Inserta un bloque de punto con atributos de tipo, X, Y, Z sobre puntos existentes o cada vértice de una polilínea, de una sola pasada.
Selección por capa y tipo
Filtra cualquier selección por capa y tipo de entidad, y aplica de una vez mover, copiar, borrar, cambiar de capa o ajustar la Z.
Limpieza y exportación rápida
Purga a fondo el dibujo para bajar el peso del archivo, y exporta cualquier selección a un DWG nuevo con nombre sugerido automático.
Numeración automática
Rotula puntos y bloques con numeración correlativa (prefijo/sufijo configurables), genera el reporte y lo exporta a CSV.
Inserción múltiple de bloques
Elige un bloque una sola vez y sigue insertándolo con clic tras clic, sin repetir el comando cada vez. Recuerda el último bloque usado.
Cuadro de áreas para loteo
Selecciona los lotes de un proyecto de urbanismo, los rotula con número y área, y arma el cuadro resumen con m², ha, perímetro y total.
Error de cierre y precisión
Calcula el error de cierre y la precisión 1:N de una poligonal de campo, y deja la nota del informe directamente en el dibujo.
Abscisado (PKs) sobre un eje
Coloca puntos kilométricos a intervalo regular sobre cualquier eje vial, con marca perpendicular y etiqueta K#+### en rectas y curvas.
División de lotes en áreas iguales
Subdivide un lote —incluso irregular o cóncavo— en sublotes de igual área, con corte perpendicular al frente o adaptado a la forma del terreno.
⌖
AECPack en acción

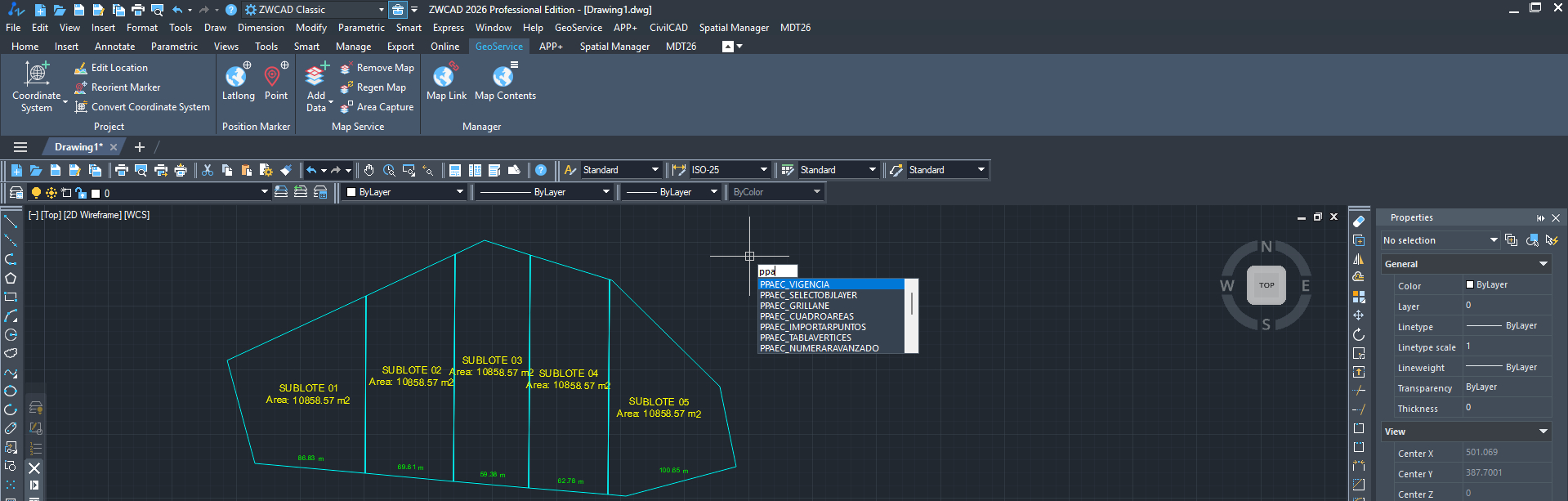

PPAEC_DIVIDELOTE — un lote dividido en 5 sublotes de área idéntica (10 858.57 m² cada uno), con el listado de comandos AECPack disponible directo en la línea de comandos de ZWCAD.

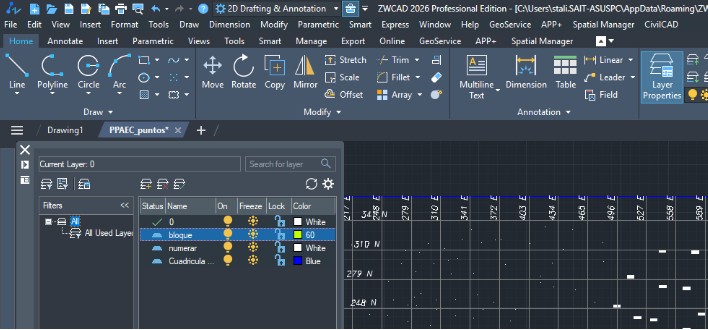

Organización por capas — cada módulo trabaja con sus propias capas (bloque, numerar, cuadrícula) para no mezclarse con el resto del dibujo.
⌖
Requisitos y compatibilidad
Compatible con
ZWCAD 2024
ZWCAD 2025
ZWCAD 2026
Formatos de importación/exportación de puntos
IDXYZD
XYZD
XYZ
XY
YX
Automatiza tu topografía, vial y loteo en ZWCAD
AECPack se entrega sin costo adicional a clientes con soporte y mantenimiento SAIT vigente. Desarrollo propio de SAIT Ecuador.
